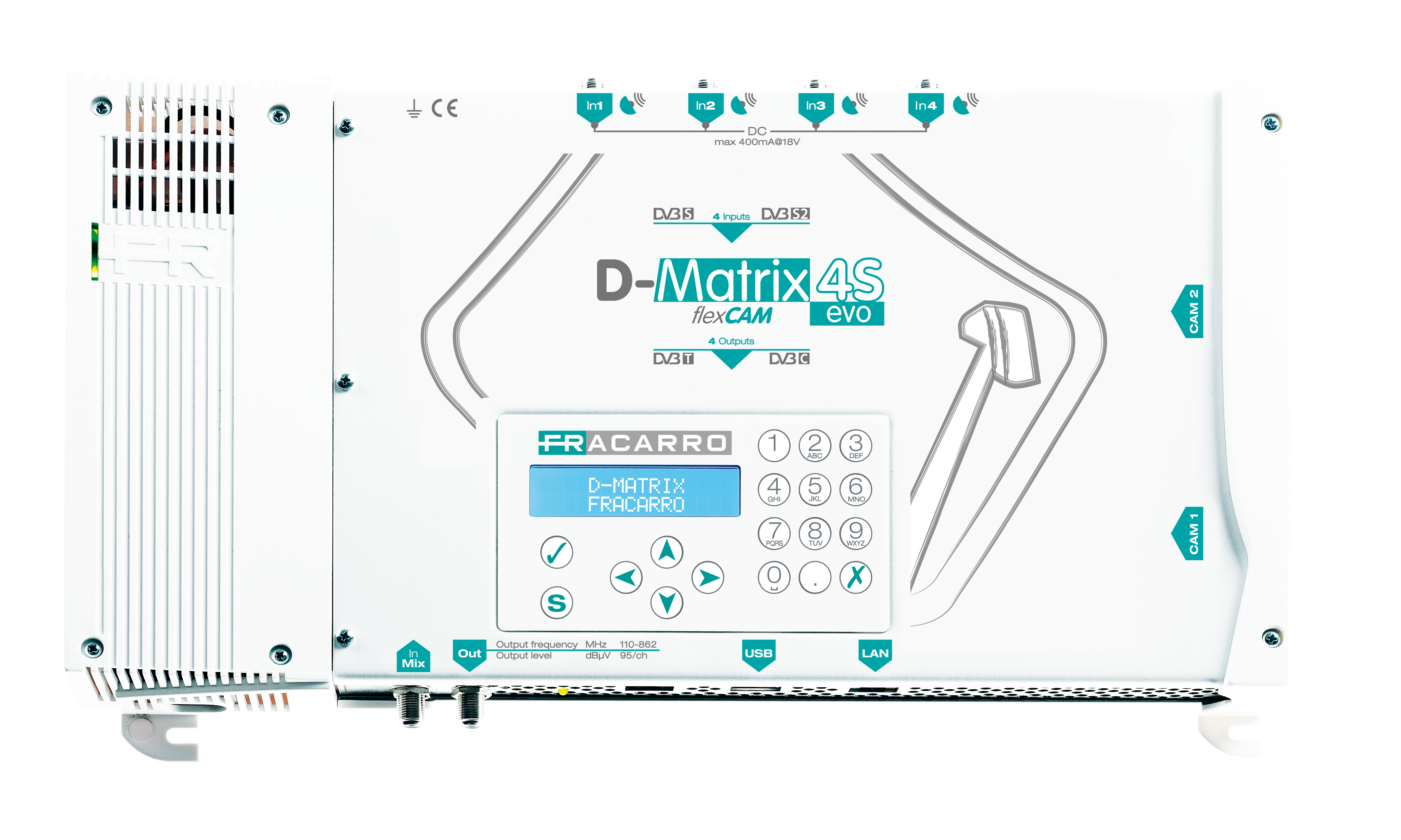

D-Matrix-4S EVO принимает сигнал с 4-х спутниковых транспондеров, расшифровывает данные с помощью профессиональных САМ-модулей и выдает в сеть программы в 4-х цифровых DVB-C/T мультиплексах. Благодаря новому режиму работы FlexCAM, можно расшифровать несколько программ с различных входов SAT, используя один модуль CAМ. D-MATRIX-4S EVO предоставляет полное управление параметрами для всех выходных мультиплексов и отдельных программ (LCN, SID, PID, NIT и т.д.)
- Multi SAT вход: 4 x независимых SAT входа (DVB-S2), 4 x DVB-T или 4 x DVB-C выходных мультиплекса (две пары смежных цифровых модуляторов), 2 CI.
- Улучшенное CAM управление: D-MATRIX-4S EVO позволяет управлять обоими САМ-модулями в разных режимах работы.
- FlexCAM mode: вомзожность перенаправления в один CAM-модуль программ, поступающих с любого SAT входа.
- Standard mode: каждый модуль CAM может быть связан с одним входом SAT, и расшифровывать закодированные программы, поступающие с него.
- WEB интерфейс: установки конфигураций могут быть осуществлены с помощью встроенного улучшенного веб-интерфейса.
- “Mux-ad-Hoc”: создание мультиплексов с подобранными требуемыми программами с 4 спутниковых транспондеров и управление всеми параметрами дескриптора каждого мультиплекса (ONID, TSID, NetID) и каждой программы внутри него (LCN, SID, PID, Program name).
- ARP 2.0: Назначение приоритетности каждой программы для гарантированного вещания при возможном переполнении “bit rate”. Программы восстанавливаются к изначальной последовательности при восстановлении “bit rate” к допустимым значениям.
- Auto Remapping: возможность изменять программу в реальном времени в мультиплексе без перенастройки всех приемников в сети.
- Многофункциональный USB Port: загрузка/выгрузка предварительно подготовленного конфига, обновления ПО и воспроизведения видео (формат файла TS).
|
Артикул |
|
283132 |
|
|
Вход |
|||
|
Число входов |
|
4 |
|
|
Диапазон входных частот |
МГц |
950 – 2150 |
|
|
Уровень входного сигнала |
дБмкВ |
50 - 80 |
|
|
Упраление LNB |
|
0/14/18 В=, 0/22 КГц, DiSEqC1.0 |
|
|
Демодуляция |
|
DVB-S (QPSK), DVB-S/2 (8PSK, QPSK) |
|
|
FEC |
|
1/2, 2/3, 3/4, 5/6, 7/8, AUTO |
|
|
Символьная скорость |
Мсим/c |
2 - 45 |
|
|
Выходная модуляция |
DVB-T |
DVB-C |
|
|
Число выходных потоков |
|
4 |
|
|
Ширина полосы частот |
МГц |
6,7,8 |
|
|
Число несущих |
|
2k, 8k |
- |
|
Модуляция |
|
QPSK, 16,64-QAM |
16,32,64,128,256-QAM |
|
Защитный интервал |
|
1/4, 1/8, 1/16, 1/32 |
- |
|
FEC |
|
1/2, 2/3, 3/4, 5/6, 7/8 |
Рида-Соломона (204, 188) |
|
Символьная скорость |
МСимв./c |
- |
1000 - 6999 |
|
Выход |
|||
|
Диапазон выходных частот |
МГц |
111 - 862 |
|
|
Шаг настройки выходной частоты |
КГц |
250 |
|
|
Уровень выходного сигнала |
дБмкВ |
95 |
|
|
Регулировка выходного уровня |
дБ |
0 - 20 |
|
|
MER |
дБ |
>36 |
|
|
Основные параметры |
|||
|
Источник питания |
В, Гц |
230, 50/60 |
|
|
Потребляемая мощность |
Вт |
42 |
|
|
Кол-во CI-слотов |
|
2 |
|
|
Габариты |
мм |
360 x 230 x 54 |
|
|
Диапазон рабочих температур |
°C |
-5 .. +55 |
|
